转鼓式格栅除污机

  • 所属分类:旋转格栅除污机

  • 点击次数:
  • 发布日期:2020/07/01
  • 在线询价
详细介绍

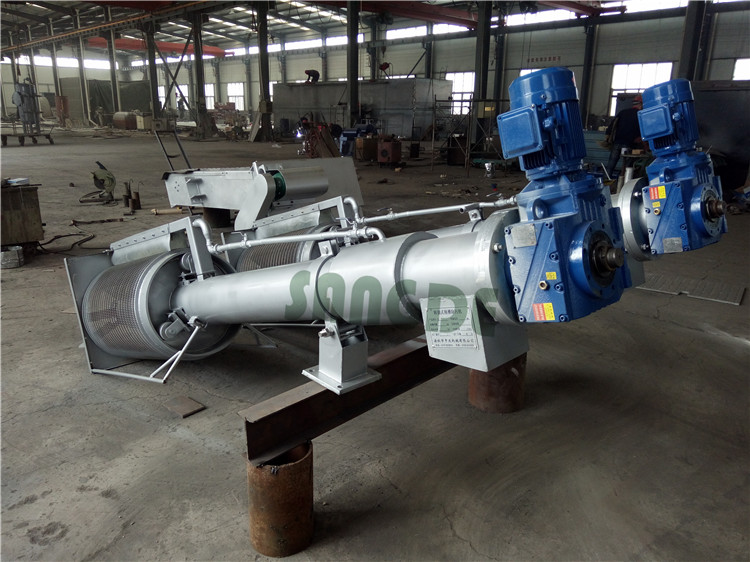

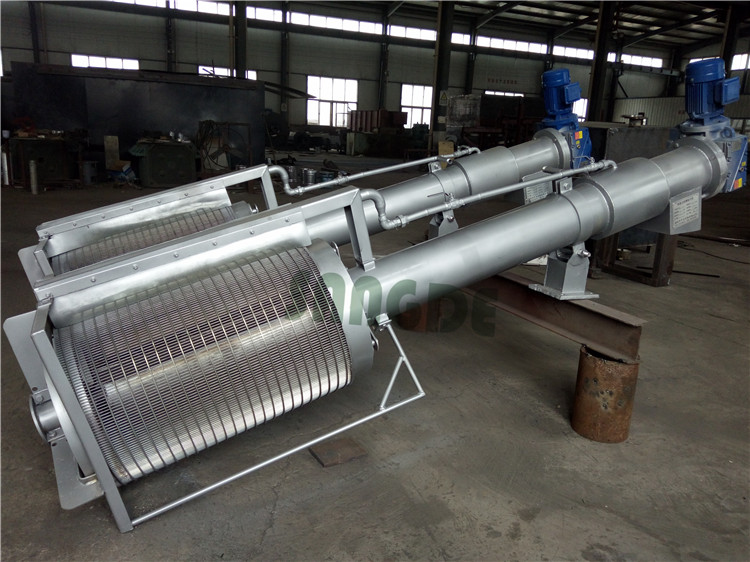

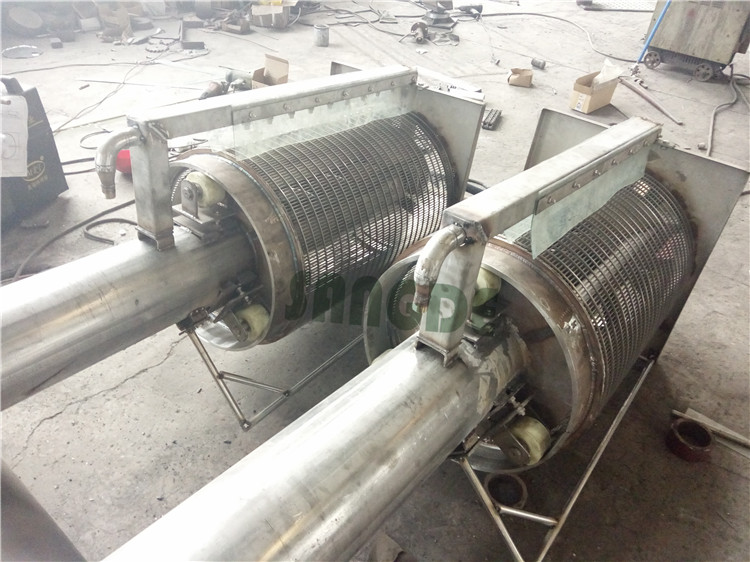

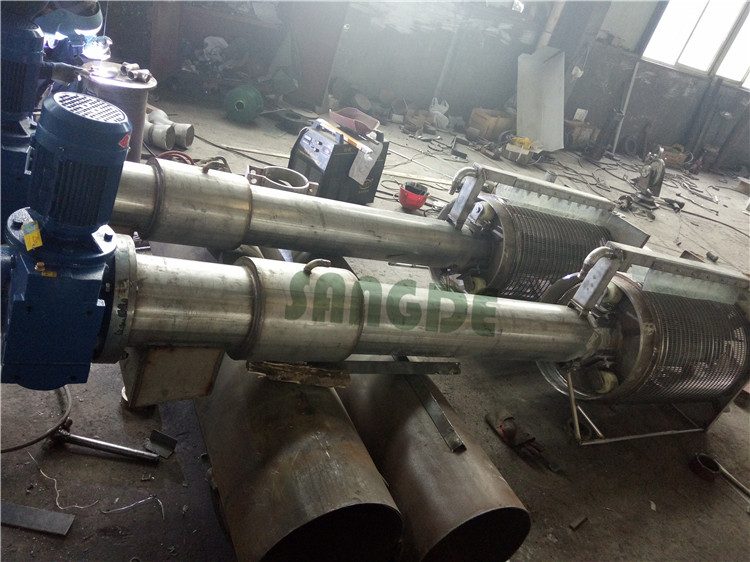

转鼓格栅机的组成:

整套转鼓格栅由:旋转网筒、网筒托轮、前后加强圈及挡渣板、输送压榨机、支架、驱动装置、冲洗装置组成。


工作原理

旋转清污网筒在水中以35°倾角做每分钟5-8周的圆周运动,网筒的1/3浸没于水中。污水及漂浮物从网筒下口进入网筒内部,漂浮物附着于网筒内壁从水中带出,当网筒转到ZUI高点,杂质由于重力作用掉入垃圾输送系统,经输送压榨至出料口。被过滤的污水通过网筒间隙流走。


 参数如下

型号

HG-600

HG-800

HG-1000

HG-1200

HG-1400

HG-1600

HG-1800

HG-2000

转鼓直径

600

800

1000

1200

1400

1600

1800

2000

标准栅网长度

650

850

1000

1200

1400

1500

1650

1850

输送管外径

159

219

219

273

273

325

325

325

栅前最高水位H3

400

520

670

820

950

1100

1250

1350

标准安装角度

35°

普通渠道深度H2

600
-800

700
-1000

900
-1200

1100
-1400

1200
-1600

1400
-1800

1600
-2000

1800
-2100

标准排渣高度H1

1000mm

最小安装长度A

3000

3300

3600

4000

4300

4700

5000

5300

最大过水流量估算
m3/h

栅隙

0.5

80

135

235

315

450

585

745

920

1

125

215

370

505

720

950

1205

1495

2

190

330

555

765

1095

1440

1830

2260

3

230

400

680

935

1340

1760

2235

2755

4

235

430

720

1010

1440

2050

2700

3340

5

250

465

795

1105

1575

2200

2935

3600


特点与应用

普通格栅除污机都必须配备螺旋输送机,栅渣压榨机。OA型转鼓式格栅除污机除污机集清污、输送、压榨于一体,提高能源利用率减少管理投入。

HG型转鼓式格栅除污机除污机由于网筒间隙是固定的,所以清污彻底,克服普通耙齿式格栅间隙活动的缺陷,除污效率在98%以上。

网筒两端采用精密切割具有高同心度的加厚不锈钢圈与网筒焊接固定,确保网筒在旋转过程中的同心度。

输送压榨装置的螺旋旋转动力来自与网筒旋转的同一台减速机,输送压榨螺旋为有轴螺旋,螺旋叶片为不锈钢加工而成,由下往上螺距慢慢变小,压榨能力逐渐增强。
