转盘过滤器

  • 所属分类:微滤机

  • 点击次数:
  • 发布日期:2019/06/29
  • 在线询价
详细介绍


WK系列转盘过滤器使用微孔筛网的深度处理工艺,处理后的水浊度WK系列转盘过滤器使用不锈钢滤布材料安装在多层转碟上,转碟采用“折扇形”设计,过滤表面积更大。

WK转盘过滤器工作原理

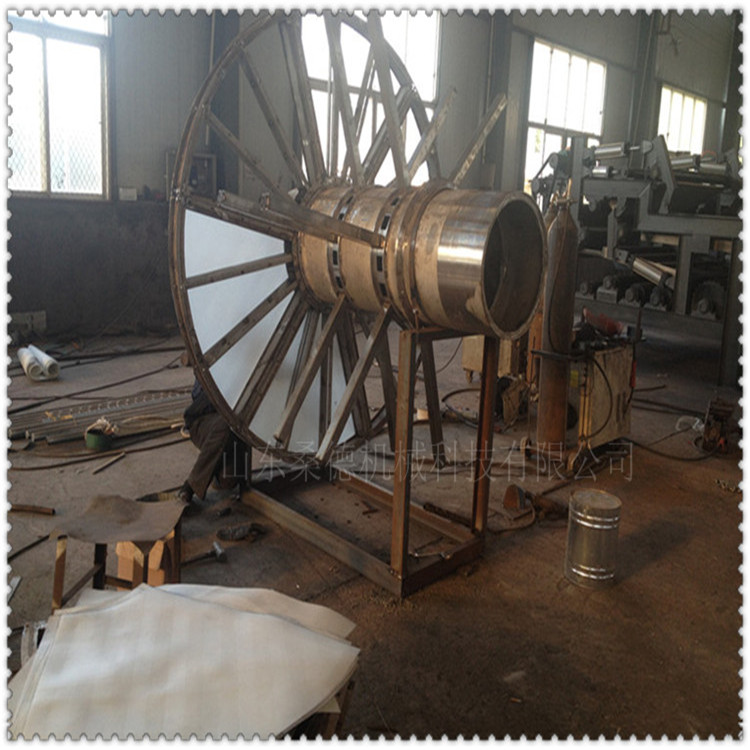

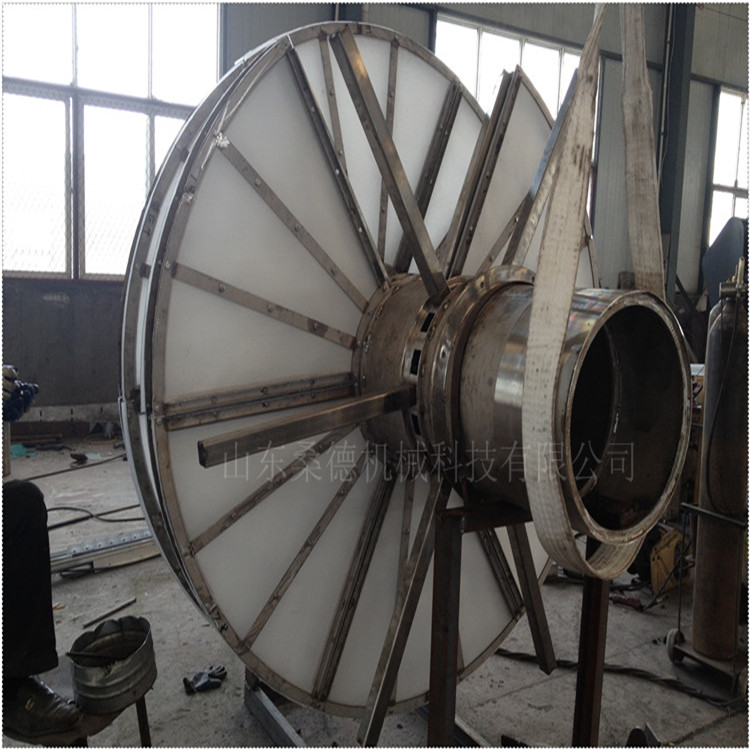

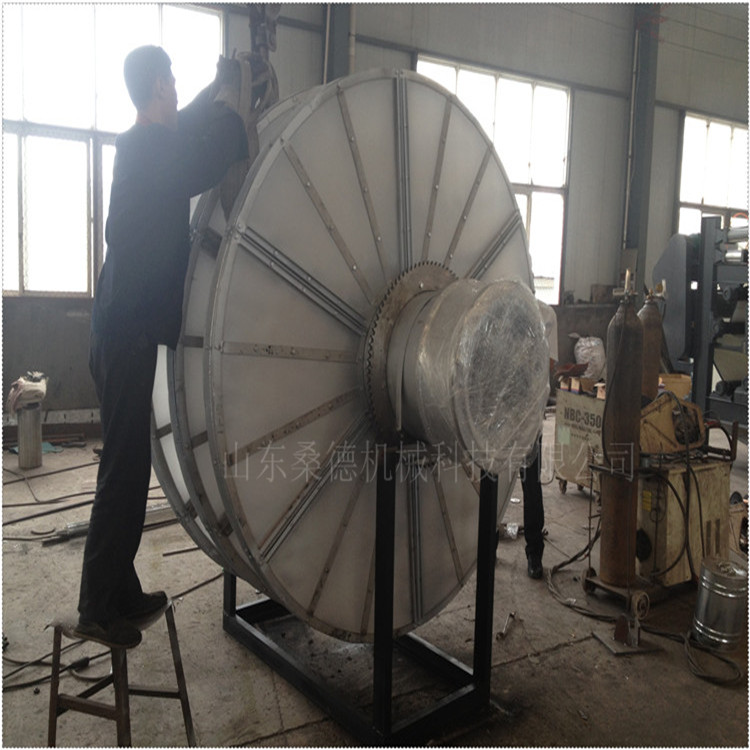

WK型转盘过滤器由一系列垂直安装,可旋转的过滤转盘构成,转盘安装在中央转鼓之上。每一转盘由两个半圆扇片组成。组件上安装绷裹网状不锈钢滤布的膜片,滤布平均孔径可根据客户实际要求选取5μm-200μm。

进水通过自由落差,从中央转鼓进入过滤转盘,由内向外穿流过滤,然后过滤后的液体从构筑物的出口流出。过滤期间,转盘开始处于静止状态。

进水中的固体物质被滤布截留,沉积在滤布上。随着过滤时间延长,中央转筒的液位上升。在到达预先设置的最大液位时,转盘开始缓慢旋转,反冲洗水泵抽取过滤后的清水通过冲洗喷嘴对滤布上沉积的固体物质进行冲洗。整个运行过程中,过滤均为连续的,即便在清洗过程中,过滤仍在进行。

通过中央转鼓中间安装的排渣槽将冲洗后的渣水混和物排出系统。


系统特点

★将不锈钢滤布应用于微孔过滤技术中,高效阻截悬浮物。

★毋须采用水泵提升液位,可直接利用自由落差进行污水过滤。

★ 专利技术的扇片安装设计,密封性能优越,维护方便。

★ 滤布选用不锈钢316L机织布,孔隙均匀,过滤精度高,滤布孔径5-200μm。

★ 设计简洁,所需机械设备和附属部件少,全封闭结构,占地小。

★ 全不锈钢结构,使用寿命长。

★ 连续性运转,闲置率低。

★直接采用过滤后的水作为反冲洗水,毋须外源冲洗水。

★直径可选1.5m,2m,2.2m,2.5m,碟片单组最多可达20片,组合更灵活。

★ 通过更换和增加转碟,可以达到更高的过滤要求和处理能力。

★ 过滤系统的外部设置盖板可有效防止藻类进行光合作用附着生长在滤布上。

★ 系统总水头损失小,不超过0.5 m。


系统构成

★ 转盘过滤器

WK系列过滤系统由中央转鼓、过滤转盘、排渣管路组成。中央转鼓由电机驱动,中央转鼓内部安装排渣槽,用以收集冲洗下来的高浓度渣水混合液。

★ 反冲系统

反冲系统由反冲水泵、冲洗棒、喷嘴组成。反冲启动时,反冲水泵抽取过滤后的清水抽取作为冲洗水,通过冲洗棒运输到喷嘴,喷射出扇形高压水流冲洗滤布,冲洗水量只占过滤水量的1%,不影响过滤效率。

★ 系统控制中心

IP65等级的系统控制中心控制过滤器的工作。配备触摸显示屏,实时了解水位变化以及滤盘运行情况,可进行自动控制或手动控制,可根据需要采用液位控制或时间控制的运行模式,参数设置的操作也十分简便。可进行远程监控,设置了故障报警,使运行过程更加安全可靠。

★ 其他

高性能的水位感应器:用于测定中央转鼓液位,以提示反冲开启和关闭。

进水筛网:用于阻隔进水携带的较大的悬浮物,防止堵塞转盘。

进水闸门:控制进水流量。

滤池盖板:用于遮挡阳光,防止藻类滋生。

出水堰门:用于控制出水水位。





工作原理:

WK-ZP型转盘过滤器由一系列垂直安装,可旋转的过滤转盘构成,转盘安装在中央转鼓之上。每一转盘由两个半圆扇片组成。组件上安装绷裹网状不锈钢滤布的膜片,滤布平均孔径可根据客户实际要求选取5μm-200μm。

进水通过自由落差,从中央转鼓进入过滤转盘,由内向外穿流过滤,然后过滤后的液体从构筑物的出口流出。过滤期间,转盘开始处于静止状态。

进水中的固体物质被滤布截留,沉积在滤布上。随着过滤时间延长,中央转筒的液位上升。在到达预先设置的最大液位时,转盘开始缓慢旋转,反冲洗水泵抽取过滤后的清水通过冲洗喷嘴对滤布上沉积的固体物质进行冲洗。整个运行过程中,过滤均为连续的,即便在清洗过程中,过滤仍在进行。

通过中央转鼓中间安装的排渣槽将冲洗后的渣水混和物排出系统。

应用范围:

1. 污水的深度处理

2.自来水水源水处理

3.物质回收

4.工业生产废水处理

5.中水回用

6.工业过程水处理


平面效果图




系统构成

1.   转盘过滤器

WK-ZP过滤系统由中央转鼓、过滤转盘、排渣管路组成。中央转鼓由电机驱动,中央转鼓内部安装排渣槽,用以收集冲洗下来的高浓度渣水混合液。

2.   反冲系统

反冲系统由反冲水泵、冲洗棒、喷嘴组成。反冲启动时,反冲水泵抽取过滤后的清水抽取作为冲洗水,通过冲洗棒运输到喷嘴,喷射出扇形高压水流冲洗滤布,冲洗水量只占过滤水量的1%,不影响过滤效率。

3.   系统控制中心

IP65等级的系统控制中心控制过滤器的工作。配备触摸显示屏,实时了解水位变化以及滤盘运行情况,可进行自动控制或手动控制,可根据需要采用液位控制或时间控制的运行模式,参数设置的操作也十分简便。可进行远程监控,设置了故障报警,使运行过程更加安全可靠。

4.   其他

高性能的水位感应器:用于测定中央转鼓液位,以提示反冲开启和关闭。

进水筛网:用于阻隔进水携带的较大的悬浮物,防止堵塞转盘。

进水闸门:控制进水流量。

滤池盖板:用于遮挡阳光,防止藻类滋生。

出水堰门:用于控制出水水位。

系统特点

将不锈钢滤布应用于微孔过滤技术中,高效阻截悬浮物。

毋须采用水泵提升液位,可直接利用自由落差进行污水过滤。

专利技术的扇片安装设计,密封性能优越,维护方便。

滤布选用不锈钢316L机织布,孔隙均匀,过滤精度高,滤布孔径5-200μm。

设计简洁,所需机械设备和附属部件少,全封闭结构,占地小。

全不锈钢结构,使用寿命长。

连续性运转,闲置率低。

直接采用过滤后的水作为反冲洗水,毋须外源冲洗水。

直径可选1.5m,2m,2.2m,2.5m,碟片单组最多可达20片,组合更灵活。

通过更换和增加转碟,可以达到更高的过滤要求和处理能力。

过滤系统的外部设置盖板,可有效防止藻类进行光合作用附着生长在滤布上。

系统总水头损失小,不超过0.5 m。

设备参数



过滤材质316L不锈钢

过滤孔径5μm-200μm

进出水方式内进外出

出水悬浮物浓度≤10mg/L(污水处理)

过滤盘直径1.5m,2m,2.2m,2.5m

滤盘转速可调

反冲水工作压力0.6 MPa-1.0MPa

过滤器水头损失<150mm


1、产品概述

纤维转盘过滤器的处理效果好,出水水质高,具有独特的滤水结构,优良的水处理性能,全自动化的操作过程,低廉的运行及维护费用,是国内目前比较理想的中水处理设备及市政污水升级改造设备。

2、适用范围

转盘过滤即主要用于废水的深度处理与中水回用。设置于常规活性污泥法,延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统的混凝沉淀池之后.去除总悬浮固体;结合投加药剂可去除磷、可去除色度;可去除重金属等;

3、各项指标

(1)日处理量:≥5000m³

(2)水质处理:进水水质SS≤30mg/L时,出水水质SS≤10mg/L

(3)水头损失:0.25-0.50m,水头损失可调节。

4、设备的组成

该设备由滤盘(转盘)、反抽吸机构、中心筒(轴)、传动机构、电气控制、泵阀及管道等组成

4.1、滤盘:由一个扇面框架构成,上附滤布,可将水中的渣滓滤掉。合理的结构使滤布拆卸安装很方便。

4.2、抽吸机构,由吸口、管道、吸口支架部件等组成。用于滤盘、滤布的反吸、冲洗。

4.3、中心筒(轴):需处理的水(或中水)经处理后通过中空管流入出水收集区,中空管既可输送处理后有水又可旋转带动滤布滤盘转动进行反抽吸。

4.4、转动机构:由减速机、链轮链条组成,用来带动中心管和滤盘转动。

4.5、电气系统:由电控箱,PLC等电控元件组成,用于反冲洗及污泥的排放,运行自动化,并可调整反冲洗运行时间,间隔时间及排泥时间。

4.6、泵阀及管道:由自吸泵,管道、电动阀组成,用于反抽吸和排泥。

5、工作原理

污水重力流入安装转盘过滤装置的池体,滤池中设有进、出水调节堰板设施,污水通过滤布过滤,滤后水通过中空管流入出水收集区排出滤池。过滤中部分污泥吸附于滤布外侧,逐渐形成污泥层,随着滤布上污泥的积累,滤布过滤阻力增加,滤池水位逐渐升高,当该水位达到设定的反冲洗值时,通过浮球式水位开关向程序控制系统发出信号,自动控制系统会根据PLC程序控制反抽吸设备,进行反抽吸工作。

过滤期间,滤盘处于静态,有利于污泥的池底沉积,反抽吸期间,滤盘以约1转/分的转速旋转(转速变频可调),反抽吸泵利用于中心管内的滤后水冲洗滤布,吸除滤布上集聚的污泥颗粒,并排出反抽吸过的水。

转盘过滤器底部设置有排泥管,用于排除池底污泥,污泥在池底的沉积减少了滤布上的污泥量,可延长过滤时间,减少反冲洗水量。控制系统可以设定排泥的间隔时间及排泥历时



转碟式微孔过滤机是一种过滤设备,可替代砂滤池,用于污水的深度处理,设置于常规活性污泥法、SBR系统、延时曝气法、氧化沟系统、滴滤池系统、氧化塘系统之后,可用于去除总悬浮物,除磷,除重金属等。需要处理的水从中心圆筒流入过滤器转碟。固体物质截留固定在转碟两面的微孔滤布内侧。因为悬浮固体被截留在微孔滤布上,导致水口一侧的水位上升。水位上升到设定值开始反冲洗。最大水头损失300毫米。高压反冲洗水将固体截留物从微孔滤布上冲刷干净,并带入固体物收集槽。反冲洗的喷水管可以收回以方便喷嘴的维护。

◆污水处理出水水质从一级B提升为一级A标准

◆污水处理出水制备成再生水、城镇杂用水等中水回用

◆地表水制备自来水和紫外线杀菌之前进行预过滤处理

◆冷却水、循环水的制备和旁滤处理

◆工业应用中的产品回收



纤维转盘微滤池目前在国内是一项先进的水处理过滤设备,是污水深度处理工艺中用于去除SS的高效处理单元。已经在城市新建污水处理厂、污水处理厂提标改造、中水回用、地表水净化等多方面得到了应用,我公司YHWL/W2、YHWL/N2、YHWL/W3、YHWL/N3纤维转盘微滤池是在综合优化了国内外先进技术的基础上,由上海宇豪环境工程公司自主研发的高效微过滤机的新产品。主要用于城市污水处理厂的深度处理与中水回用、工厂冷却循环水处理,雨水、养殖、纺织、冶金等行业水质净化。

几种过滤工艺的比较

项目气水反冲洗滤池D 型滤池活性砂滤池滤布滤池

(转盘过滤)

过滤方式物理粗滤物理粗滤生物物理过滤物理精滤

投资总费用 元/m3170~190150~170160~190150~180

运行费用元/m0.150.100.050.004

占地面积大较大小小

滤床水头损失 m2.01.50.50.15-0.3

工艺流程较复杂复杂简洁简洁

反冲洗系统有有无有

操作要求较高高低一般

维护管理较复杂较复杂简单简单


应用范围

1.污水深度处理,保证SS达到一级排放标准。结合投药以及强化深化段反应,可去除P、色度等。

2.污水深度处理,实现中水回用。

3.新建污水处理厂和老厂提标改造,尤其适合于场地受限现场。

4.地表水的净化,配合其它技术将地表水净化成冷却水、锅炉用水。

设备性能

处理费用低,每吨水只要0.004元(4厘)

过滤精度 10~100um(可选)

处理量 ≥1000m3/d (每个盘片)

自用水率 1~3%

进水悬浮物 ≤30mg/L

出水悬浮物 ≤10mg/L


工作原理

     污水在重力或加压流入滤池,经过固定于圆盘状支架上的滤布,固体悬浮物被截留于滤布外侧。滤后水通过中心管排出,滤布微孔5~20μm,整个过程自动连续。被截留的固体悬浮物部分沉降到池底,不定期由池底排泥管排出。另一部分固体悬浮物附着在滤布上,使池内水位上升,水位上升到某预定值时,启动反抽吸装置,同时圆盘缓慢转动,固定于滤布外侧的固体悬浮物、刮泥等,被刮泥吸污装置刮去附着滤布表面的固体悬浮物、刮泥等,同时圆盘内的水被由内向外抽吸,对滤布微孔内的污泥进行清洗。

设计参数

项目滤池设计参数

进水水质SS≤30mg/L

出水水质SS≤10mg/L

平均滤速≤8-15m³/㎡·H

水头损失≤0.3m

反洗水量≤1%

运行费用一般情况下0.003-0.005元/吨水


应用范围:

★ 污水的深度处理

★ 自来水水源水处理

★ 物质回收

★ 工业生产废水处理

★ 中水回用

★ 工业过程水处理
