您的当前位置: 首 页 >> 产品中心 >> 行车刮泥机

行车刮吸泥机

  • 所属分类:行车刮泥机

  • 点击次数:
  • 发布日期:2018/12/11
  • 在线询价
详细介绍

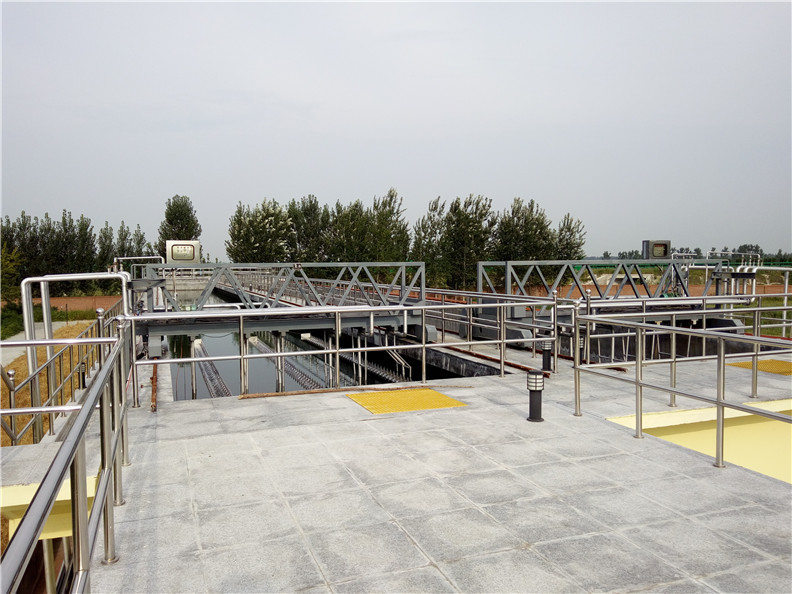

行车刮吸泥机


行车刮吸泥机




行车刮吸泥机

桥式吸砂机供应主要用于城镇污水处理厂或自来水厂曝气沉砂池的砂水处理,将沉降在底部的砂粒、煤渣等较大颗粒和污水混合液提升至池旁排砂槽内;根据用户要求,可增设撇油、撇渣装置。

工作原理

行车刮泥机主要由行走装置,主梁、吸砂系统等组成。桥式吸砂机在沉砂池面上钢轨来回行走,吸砂系统将池底的砂水混合物吸出,排入砂水分离器进行砂水分离。另外,吸砂机还可以根据用户要求设置撇渣板,将水面上的浮渣刮至池末端的渣槽中。

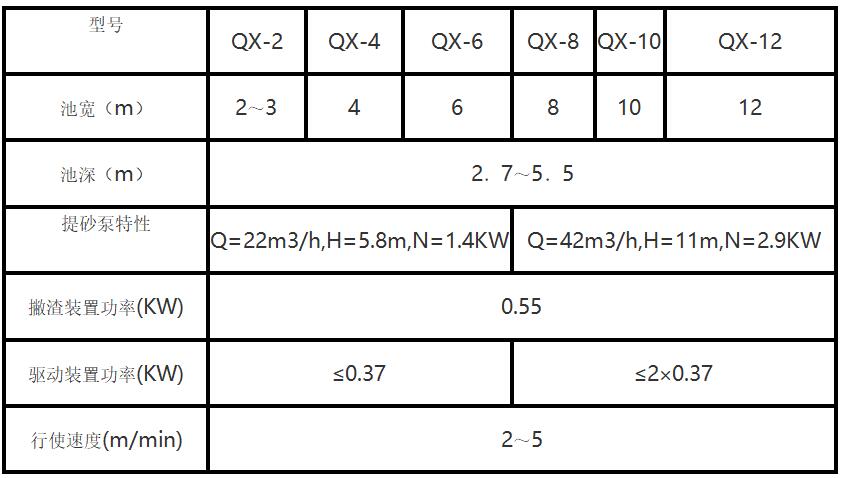

YL‐QX桥式吸砂机技术特点

1、采用潜水无堵塞涡流泵提升和输送砂水混合液,及空气提升砂水混合液两种方式。

2、撇砂耙的提升可采用电动(液压)推杆驱动,及撞块等多种型式。

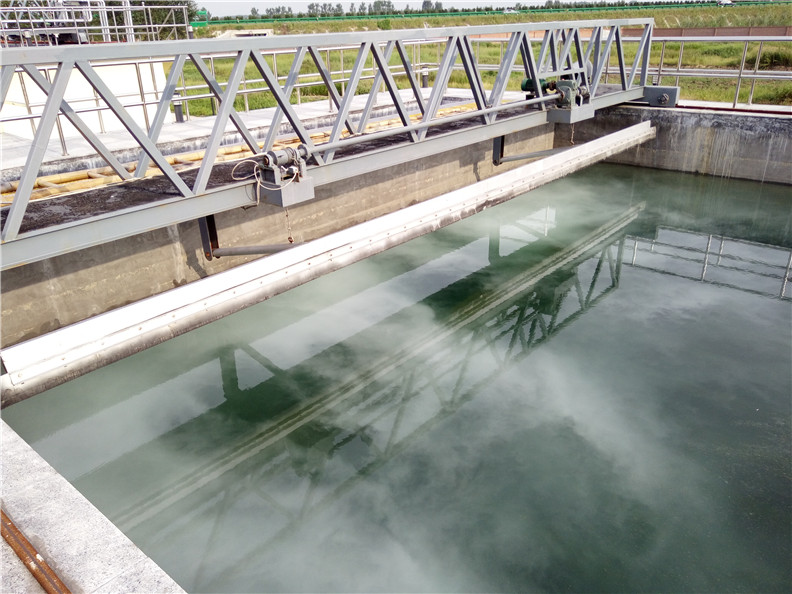

行车刮吸泥机

行车刮吸泥机

简介

行车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向,可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时,刮泥耙落下,这样周而复始的工作。

结构及工作原理

行车刮泥机主要由传动装置,从动轴装置、主动轴装置、调节装置装置、托架、电控箱等部件组成。

主要结构

(1)传动装置安装在行走轮支架处,由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高,扭矩大,运行平稳,噪音低。在减速机出轴链轮中设置有安全剪切销,从而实现机械过载保护功能。电机减速装置具有足够的输出转矩,其额定转矩大于刮板刮泥转矩的1.25倍,并设置刮板与池底上下调节机构,以便控制其刮板与池底的距离,调节范围为0-50mm。

(2)传动装置安装后不做上下调整,主要靠齐传动齿轮进行传动,要求齿轮咬合间隙紧凑均匀无噪音现象。

(3)刮泥机 [1]  与行走电机在运行中要求无互相妨碍现象,各自运行互不干涉。

(4)各润滑部位留有注油孔。

工作原理

刮泥机与行走电机运行中各司其职,互不干涉,刮泥机底部配有水下行走轮结构,从而保证运行中的平稳,两个行走电机采用同步电机,从而保证了两边的行走一致平稳。

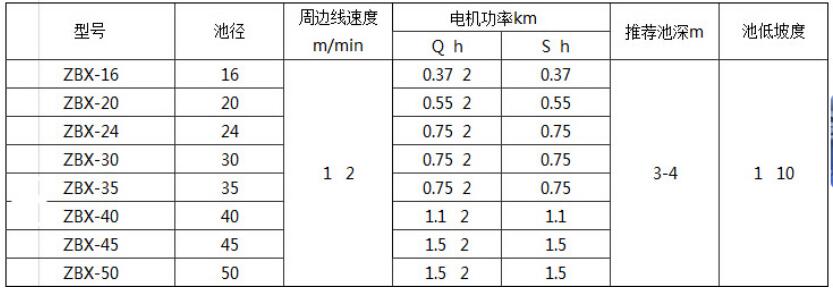

特点

1、沉淀池的周边进、出水槽采用边断面设计,保证了沉淀池周边均匀配水和出流。

2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠;

3、当Φ≤40m时,采用单侧吸管,Φ>40m,则采用双侧吸管;

4、吸泥管以水平穿孔管方式排泥,对池内的异重流不产生无干扰,确保出水的稳定性。

5、在锥形吸泥管上的吸泥口经独特设计,采用变孔距,由里向外,由小变大,确保全池底面的均衡吸泥、提高吸泥浓度,节省污泥回流动力;

6、撇渣方式有两种:板式撇渣和管式撇渣;

7、设备操作简便,可直接就地/远程控制设备的运行;



用途与分类

本设备用于污水净化厂沉淀池排除沉积在池底的污泥。根据沉淀池池型,可分为两类

1)平流沉淀池吸泥机;

2)斜管沉淀池吸泥机;

特点

HGX型系列吸泥机是在总结我国多年来设计、运行经验的基础上选用国产更新换代、元器件设计的

新一代吸泥机器,具有以下特点:

1)采用潜水无堵塞泵吸泥,可全扬程运行,性能好,重量轻、克服了过去使用液下泵因轴长易引起的振动而产生的磨损及安装、维修困难的缺陷。

2)采用小容量潜污泵可实现每台泵只带一个吸泥嘴的吸泥系统。从而即使在沉淀池出水端具有纵向出水槽及其支墩的给水工艺布置,吸泥机仍然通行无阻,保证了全长范围内的排泥效果。

3)泵/虹吸两用省水节能:在具有虹吸排泥条件的沉淀池,也可充分利用出水堰和排泥口的位差,在潜污泵启动出泥后切断潜污电源,由泵吸转为虹吸,既省水节能又省去了系统抽空装置。

4)由于不用抽真空装置,操作简便并易于实现自动化和微机管理。

5)主梁结构合理,对于大跨度平流沉淀池吸泥机采用衍架式或“L”型组合梁:中、小跨度的斜管池吸泥机采用单或M管式梁、U型钢梁:特别是斜管沉淀池水中吸输泥管既为通道又作承载构件,因而用料省且制造维护方便。

6)可选用新型的传动装置,驱动装置中关键部件均采用新产品轴装式或法兰安装减速器,无需对中、结构紧凑、效率高、重量轻。

工作原理

由多台潜污无堵塞组成的吸口、输泥系统、断流阀、主梁、端梁及驱动装置、控制柜、轨道等组成。

主梁由两端梁上的驱动装置带动,沿铺设在池顶上的轨道行驶,随主梁一同运动的潜污泵将沉积在池底的污泥吸取并经输泥管排***外排泥沟。当具有虹吸条件的沉淀池(沉淀池出水堰与排泥口位差不小于3米)在潜污泵启动排泥后切断电源。排泥方式可由泵吸切换为虹吸,当要求停止排泥时,可打开断流阀,大量空气进入输泥管道,虹吸破坏,排泥中断。

控制方式

可按用户要求,提供手控或自动定时控制排泥。

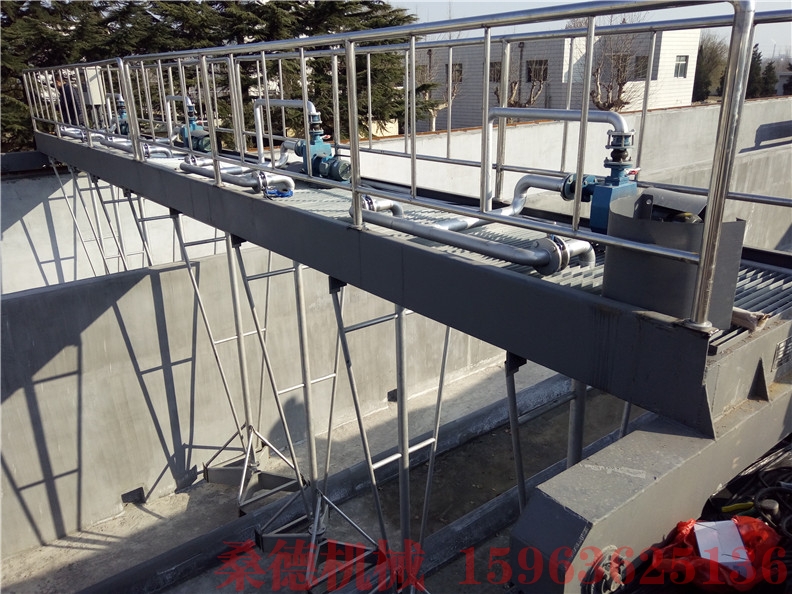

行车刮吸泥机

一、产品简介

CXHG行车刮泥机,用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口,通过泵吸,边行走边吸泥,然后将污泥排出池外,可以解除清理池底污泥之苦。

二、主要特点

1)本机采用桁架结构,比传统结构重量大大减轻,选用热镀锌防腐工艺加工处理,可确保5年内不锈蚀,与水接触的部件使用304不锈钢制作,使用寿命大大加长。

2)维护量小,配用动力小运行费用低;选泵合理,运行平稳可靠。

3)新型的传动机构,避免两端行走误差。

4)行走轮为钢轮,保证了使用寿命。

三、结构与原理

CXHG行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置(选择件)、 5 电控柜、 6 虹吸发生器(虹吸方式)等组成。在斜管沉淀池中使用时,还需安装池底吸泥架和吸泥吊架。

本设备由四点支撑行走大梁横跨在平流式沉淀池上,双边驱动,池两边均铺设钢轨,从池的一端运行到池子的另一端,边行走边吸泥,撞到行程控制,折返行走,回程吸泥,完成一个工作周期。

四、安装

(一)注意事项

为便于吸泥机的正常运转,安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。

(二)安装步骤

1、在平流池两侧壁顶预留轨道钢预埋铁,一米一块,每块预埋铁上在两端制作螺栓和压板,以便于压牢钢轨。

2、将设备吊至平流池上,四个行走轮安放于钢轨上,按基准线找平,校核安装尺寸。

3、滑动电缆及电器安装,将吊电缆用吊环传入钢丝绳,把钢丝绳拉紧,固定在两头的立柱上。穿接主电缆,通电调试行走情况,安装行程开关及触碰块,根据回车位安装防掉车挡板。

4、试车,在安装结束后空车运转至少不间断运行8小时,时刻检查行车是否有掉轨现象,一经发现及时停车处理,防止设备掉入池中。

5、吸泥泵安装,将吸泥泵安装在工作桥上。

6、吸泥管和排泥管管道安装,从吸泥泵的入口处开始自上往下安装管道及吸泥嘴,吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。

7、接通吸泥泵电源。

8、进水试泵,在试车运行无问题后,向池内注水,水位要求高于吸泥泵泵头30mm,边进水边开泵,观察排泥口出水情况。


本文网址:http://www.sangdejixie.com/product/543.html

关键词:桥式吸砂机,行车式刮吸泥机,行车刮泥机
