行车刮泥机的组成及主要工作原理

发布日期:2019-02-20 作者: 点击:

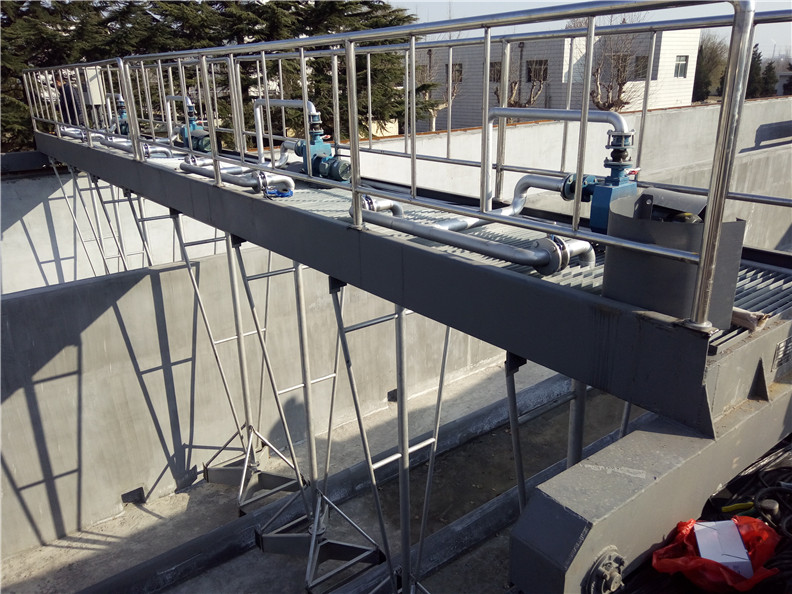

行车刮泥机

刮泥机由行车、刮泥耙、撇渣板、驱动装置和自控柜等到组成。

行车刮泥机安装说明:


首先将平台及行走装置放至钢轨上,拆开传动链条,从池体一端沿轨道推向另一端视有无卡阻现象,校正轨道。



行车刮泥机整机放置在集泥坑端,将刮泥耙落到池底,确定行车在集泥坑端限位开关及限位挡板位置。然后将刮泥机推到另一端,确定刮泥耙板开始工作时限位开关及限位挡板的位置。视耙板的升降高度将钢丝绳与吊架连接。

轨道的两端安设强固的挡铁限位装置,防止行程开关失灵,造成行车从两端出轨。


两槽同设一端:刮泥耙下降、撇渣板下降→刮泥机由池端(出水端)始点向泥、渣槽端行驶,将污泥、浮渣刮集输送直至终点(进水端)→刮泥耙上提、撇渣板上提→刮泥机终端向始端换向行驶→抵达始端后停机或进行另一循环。


 两槽分设两端:刮泥耙下降,撇渣板上提→刮泥机由出水端始点向泥槽端行驶.将污泥刮集输送直至终点→刮泥耙上提而撇渣板 下降→刮泥机换向行驶将浮渣撇向浮渣槽→抵达始端后停机或进行另 一循环。


行车刮泥机

该机主要由平台、传动装置、耙板吊架、导轨、撞块、刮泥装置、抬落耙升降装置、电器控制系统及行程控制装置等部件组成。


传动装置、刮泥耙板升降机构在水上,检修保养方便。耙板吊架、刮泥装置在水下,表面涂有防腐材料。


工作原理


设备运转时,刮泥耙板落下,整机带动耙板以一定的速度将池底的沉淀污泥刮集到集泥槽中;回程时刮泥耙板抬起,以一定速度返回,刮泥耙板在回程过程中对池中的污泥不扰动,有利于污泥的沉淀。当回到刮泥的起始位置时,刮泥耙板自动落下,刮渣耙板自动抬起,并进行下一个循环。


行车刮泥机安装与验收


 轨道及铺设要求:


安装时要求池台顶面平整,安装轨道的预埋铁上面要求在同一平面内。


轨道的纵向直线偏差不超过±5mm。


轨道纵向水平度不超过1/1000。


两平行轨道的相对高度不超过5mm。
