行车式刮吸泥机设备

  • 所属分类:行车吸泥机

  • 点击次数:
  • 发布日期:2019/06/18
  • 在线询价
详细介绍

行车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向,可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时,刮泥耙落下,这样周而复始的工作。

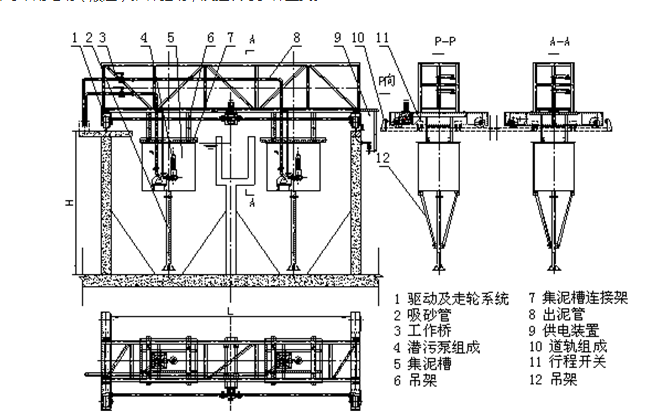

主要结构

(1)传动装置安装在行走轮支架处,由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高,扭矩大,运行平稳,噪音低。在减速机出轴链轮中设置有安全剪切销,从而实现机械过载保护功能。电机减速装置具有足够的输出转矩,其额定转矩大于刮板刮泥转矩的1.25倍,并设置刮板与池底上下调节机构,以便控制其刮板与池底的距离,调节范围为0-50mm。

(2)传动装置安装后不做上下调整,主要靠齐传动齿轮进行传动,要求齿轮咬合间隙紧凑均匀无噪音现象。

(3)刮泥机与行走电机在运行中要求无互相妨碍现象,各自运行互不干涉。

(4)各润滑部位留有注油孔。



  安装

(一)注意事项

为便于吸泥机的正常运转,安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。

(二)安装步骤

1、在平流池两侧壁顶预留轨道钢预埋铁,一米一块,每块预埋铁上在两端制作螺栓和压板,以便于压牢钢轨。

2、将设备吊至平流池上,四个行走轮安放于钢轨上,按基准线找平,校核安装尺寸。

3、滑动电缆及电器安装,将吊电缆用吊环传入钢丝绳,把钢丝绳拉紧,固定在两头的立柱上。穿接主电缆,通电调试行走情况,安装行程开关及触碰块,根据回车位安装防掉车挡板。

4、试车,在安装结束后空车运转至少不间断运行8小时,时刻检查行车是否有掉轨现象,一经发现及时停车处理,防止设备掉入池中。

5、吸泥泵安装,将吸泥泵安装在工作桥上。

6、吸泥管和排泥管管道安装,从吸泥泵的入口处开始自上往下安装管道及吸泥嘴,吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。

7、接通吸泥泵电源。

8、进水试泵,在试车运行无问题后,向池内注水,水位要求高于吸泥泵泵头30mm,边进水边开泵,观察排泥口出水情况。
