回转格栅除污机

  • 所属分类:回转格栅除污机

  • 点击次数:
  • 发布日期:2018/11/29
  • 在线询价
详细介绍


回转格栅除污机

简介

1、回转式格栅,又名可回转式格栅除污机。可连续自动拦截清除污水中各种较大的固体杂质。应用于城市排污站及污水处理厂的泵前除污。回转式格栅结构紧凑,运转平稳,操作简便,自动卸料,是一种理想的、必要的泵前除污设备。


2、回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备,可广泛地应用于城市污水处理。自来水行业、电厂进水口,同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备,是目前我国最先进的固液筛分设备之一。


组成

回转式格栅主要有驱动装置、机架、链轮、链条、耙齿、清污装置及弹性过载保护装置等组成。


工作原理

1、连续旋转运动,耙齿将污水中固体悬浮物截留,当截留物输送到设备上部时,耙齿改变运动方向,固体杂物自行落下,粘在耙齿上的杂物依靠清污机构的橡胶刷反向运转将其清除干净。过载时,弹簧下压,接近板靠近接近开关,使电机停止运转。


2、机械格栅除污机是由一种独特的耙齿装配成一组回转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向回转运动,将漂浮在水面上的浮渣打捞,耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,使每组耙齿之间产生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的,也可以是间歇的。


特点与使用条件

该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作,及其本身设置了机械过载安全保护装置,在设备发生故障时,剪切销剪断,可以避免设备超负荷工作,损坏设备部件。本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制设备的启停;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。由于该设备结构设计合理,在设备工作时,自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。

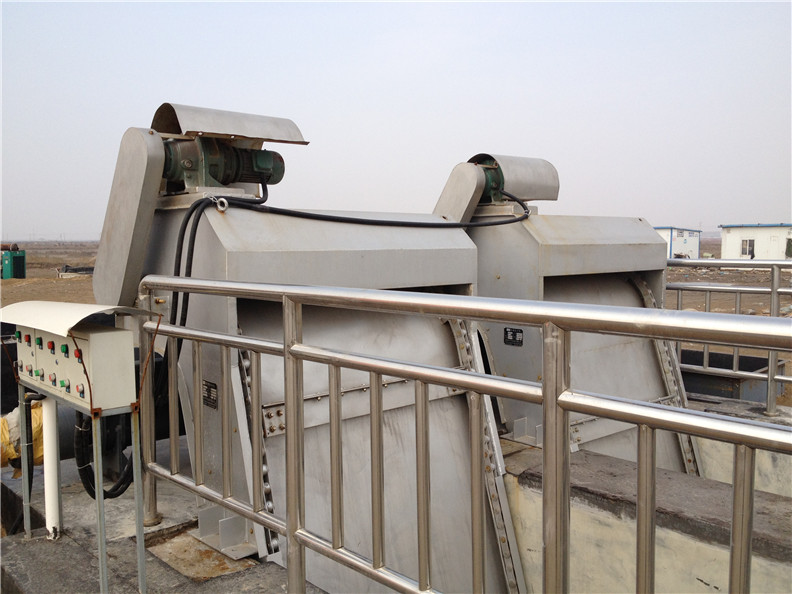

回转格栅

【回转式格栅除污机】性能特点

  机械格栅安装于低流量、狭窄水渠中

 机械格栅安装于污水管道中

  机械格栅安装与水泵进口处

  机械格栅安装于传统格栅除污机出料口处

【回转式格栅除污机】结构特点:

  结构紧凑、电气控制简单,便于实现自动化;耐蚀性优、能耗小、噪音低;除污动作连续、排污干净、分离效率高。

【回转式格栅除污机】用途及适用范围

  该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿,按一定的排列次序装在耙齿轴上形成封闭式耙齿链,其下部装在进水渠水中。当传动系统带动链

轮作匀速定向旋转时,整个耙齿链便自上而下运动,并携带固体杂物从液体中分离出来,流体通过耙齿间隙流出去,整个工作状态连续进行。

【回转式格栅除污机】选型注意事项

  必备:渠道的宽度(或者设备的宽度)B、渠道的深度H、格栅栅隙b、耙齿材质要求、机架材质要求。

  无特殊说明的按常规:安装角度75°,出渣高度600MM,功率标配,板材厚度标配。

  为保证潜水搅拌机取得最佳运行效果,请使用方提供如下资料;

  ◎运用目的;

  ◎池型及尺寸,包括水深;

◎搅拌介质的特性,包括粘度、密度、温度、及固体物含量等。



产品描述:LF型链板回转式格栅除污机(简称回转式格栅除污机),它适用于城市污水处理中雨水、污水泵站、给水提升泵站以及污水处理厂的进水口处,用来拦截、清楚漂浮物,是一种适用范围较广的除污设备。


用途

LF型链板回转式格栅除污机(简称回转式格栅除污机),它适用于城市污水处理中雨水、污水泵站、给水提升泵站以及污水处理厂的进水口处,用来拦截、清楚漂浮物,是一种适用范围较广的除污设备。


结构及工作原理

该设备采用链式回转板,由靶齿板和固定栅条组成过水栅面,当污水流过时,大于栅隙的杂物被拦截,靶齿板的靶齿深入栅条的间隙中,当驱动装置带动牵引链作回转运动时,靶齿把截留在栅面上的杂物自下而上带至出渣口,当靶齿自上向下转向运动时,杂物依靠重力自行脱落,从卸料口中落入输送机或垃圾小车内,然后外运或作进一步处理。


主要特点

1、驱动装置采用摆线针轮或斜齿轮式减速机直接驱动,噪声低、结构紧凑、运行平稳等特点;

2、靶齿板经金加工,精度高、外表美观,辆靶齿板间距为2.0~2.5m,中间增设一道撑板,可有效地清除较大杂物;

3、机架为整体框架结构,刚性强、安装简便,日常维修工作量少;

4、设备操作简便,可直接就地/远程控制设备运行;

5、为防止意外过载,设有机械剪切销和过电流双重保护,使设备运行安全可靠。


技术参数和选型

    1.设备和耙齿规格

设备规格按机宽尺寸分HF300-3600型。机宽超过1800mm,则做成并联机。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格,选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择,同时选配不同的材质。

    2.设备长短规格

设备标准沟深为1535mm,可根据用户需要及使用实际情况任意加长。特殊规格另行设计。

回转格栅
